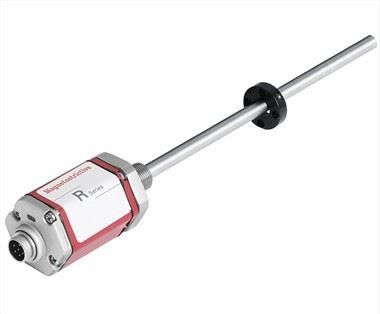

Lineární převodník pro hydraulický válec

• Bezkontaktní měření, nikdy nenoste
• Výstup absolutní polohy bez nulování
• Nelinearita, ±0.01%FS plného rozsahu
• Opakovatelnost, ±0.001%FS plného rozsahu
• Kompaktní, odolný vůči oleji a nečistotám
• Vestavěný hydraulický válec, namontovaný na přírubě

Odeslat dotaz

Popis

GB lineární převodník pro hydraulický válec

Úvod

Magnetostrikční snímač hladiny je dodáván s montážní přírubou. Montáž přímo na přírubu nádrže pomocí 4 šroubů M8. Kontinuální měření hladiny v naftové/palivové nádrži.

Magnetostrikční hladinový snímač se také nazývá magnetostrikční hladinoměr nebo magnetostrikční hladinový vysílač. Magnetostrikční snímač hladiny je nejlepší volbou pro měření hladiny vody, nafty a palivové nádrže.

VlastnostiMagnetostrikční snímač polohy

1. Přírubový elektronický oddíl, instalační výška je pouze 34 mm

2. Celý plášť z nerezové oceli, pevný a spolehlivý

3. Plně uzavřený elektronický sklad, silná schopnost proti rušení

4. Bezkontaktní měření, nikdy nenoste

5. Absolutní výkon, není třeba se vracet na nulu

Technický parametr

	Analogový výstup	SSI výstup
Rozsah měření	50-5000 mm	50-5000 mm
výstupní signál	4-20 mA,, 0-10Vdc, 0-5 V DC,	24, 25, 26 bitový binární nebo šedý kód
Rozlišení	16-bit D/A	1/ 2/ 5/ 10/ 20/ 50/ 100 um
Nelinearita	＜±0.01%FS(Min.±50μm)	＜±0.01%FS(Min.±50μm)
Opakovatelnost	＜±0.001%FS(Min.±1μm)	<±0.001% F.S. (minimum ±1 digit)
frekvence odezvy	související s rozsahem	související s rozsahem
Provozní napětí	24 V DC (-15/+20 %)
Provozní teplota	- 40stupeň -+85stupeň
Tlak měřící tyče	35MPa kontinuálně/70MPa špičkově
Třída ochrany	IP67 nebo IP68
Způsob instalace	Utáhněte těsnicí přírubu Φ18h6, 6 montážních otvorů se závitem
Provozní teplota	-40-+85 stupeň
Skladovací teplota	-40-+85 stupeň

Struktura a Materiály

Elektronický sklad 304 z nerezové oceli

Tyč z nerezové oceli 304

montážní příruba 304 z nerezové oceli

vnější tlak potrubí 35MPa (kontinuální)/70MPa (špičkový)

Pracovní podmínky

Rychlost magnetu libovolná

Okolní teplota -40 stupňů ~+85 stupňů

Vlhkost/rosný bod vlhkost 90%, žádná kondenzace

Teplotní koeficient<±0.007%F.S/℃

Elektrická ochrana IP67 IP68-speciální přizpůsobení

Dimenze

DIMENSION1_

dimension 2

Jak funguje magnetostrikční senzor?

Když snímač magnetostrikčního hladinového vysílače funguje, obvodová část snímače vybudí pulzní proud na vlnovodném drátu.

Když se tento proud šíří podél vlnovodu, vytvoří se kolem vlnovodu magnetické pole pulzního proudu.

Vně senzorové tyče magnetostrikčního hladinoměru je plovák. Tento plovák se může pohybovat nahoru a dolů podél tyče se změnou hladiny kapaliny.

Uvnitř plováku je sada permanentních magnetických kroužků. Když se pulzní proudové magnetické pole a magnetické kruhové magnetické pole generované plovákem chtějí setkat. Magnetické pole kolem plováku se mění tak, že vlnovodný drát vyrobený z magnetostrikčního materiálu generuje torzní vlnový impuls v poloze plováku.

Tento impuls je přenášen zpět podél vlnovodu pevnou rychlostí a detekován detekčním mechanismem.

Polohu plováku, tedy polohu hladiny kapaliny, lze přesně určit měřením časového rozdílu mezi pulzním proudem a torzní vlnou.

Magnetostrictive-Level-Sensor-Operating-Principle

Instalace

EDITED-ImageHF

Balík

Snímač balíme do silné papírové trubičky, která je dostatečně pevná na dlouhou dobu a na dlouhou vzdálenost. Pokud je pracovní dosah příliš dlouhý, např. více než 3 metry, zabalíme jej do dřevěné krabice.

20220719161041a7d2fade0ea94d4595e154a845555e77

dodávka

Máme 11 let zkušeností s exportem. Všechny senzory lze dodat po celém světě, téměř do každé země. Můžeme doručit leteckou expresní dopravou, jako je DHL, Fedex, UPS, EMS atd. Můžeme také provést dodávku námořním nákladem se všemi dokumenty a certifikátem k celnímu odbavení.

aplikace

· Stroje na zpracování plastů

·Fluid Power & Linear Actuators

· Hydraulika a pneumatika

· Obráběcí stroje

·Měření zdvihu válce
